1. Шта је РФ заваривање?

РФ заваривање—познато и као високофреквентно (ХФ) заваривање или диелектрично заваривање—је производни процес који спаја термопластичне материјале користећи електромагнетну енергију, а не спољну топлоту, лепкове или механичко причвршћивање. Ова два термина су заменљива у индустријској пракси; основна физика је идентична.

Карактеристична карактеристика РФ заваривања је место на коме долази до топлоте. Код конвенционалног топлотног заптивања, топлотна енергија се примењује на површину материјала и води ка унутра. Код РФ заваривања, електромагнетно поље продире у материјал и ствара топлоту изнутра, на молекуларном нивоу. Ово унутрашње загревање производи везу која је, у већини случајева, јача од основне тканине са обе стране споја.

Технологија је у индустријској употреби од 1940-их, у почетку за медицинске и амбалажне апликације на бази ПВЦ-а. Његово усвајање у производњи врхунске опреме на отвореном убрзано је како је ТПУ заменио ПВЦ у свим категоријама производа где су флексибилност, еколошка усклађеност и дугорочне перформансе важни. Данас је РФ заваривање стандардна метода конструкције за сваки водоотпорни производ који треба да издржи под сталним хидростатским притиском – не само отпорност на прскање површине.

Типичне примене производа укључују:

• Потопљене суве торбе и водоотпорни руксаци
• Непропусни мекани хладњаци и изоловани носачи
• Спољне конструкције на надувавање
• Водоотпорна медицинска транспортна амбалажа
• Торбице за војну и тактичку опрему

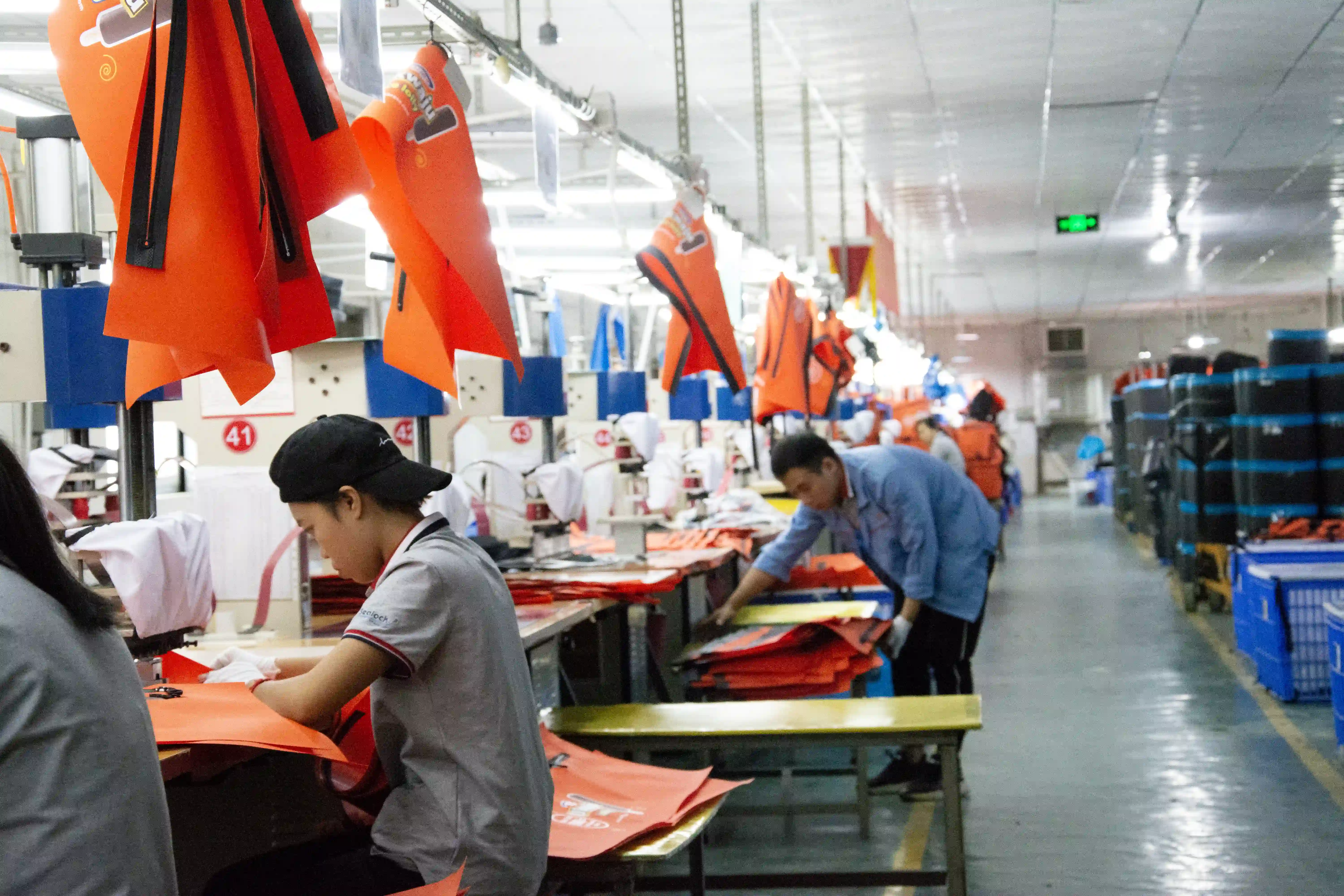

2. Како ради РФ заваривање

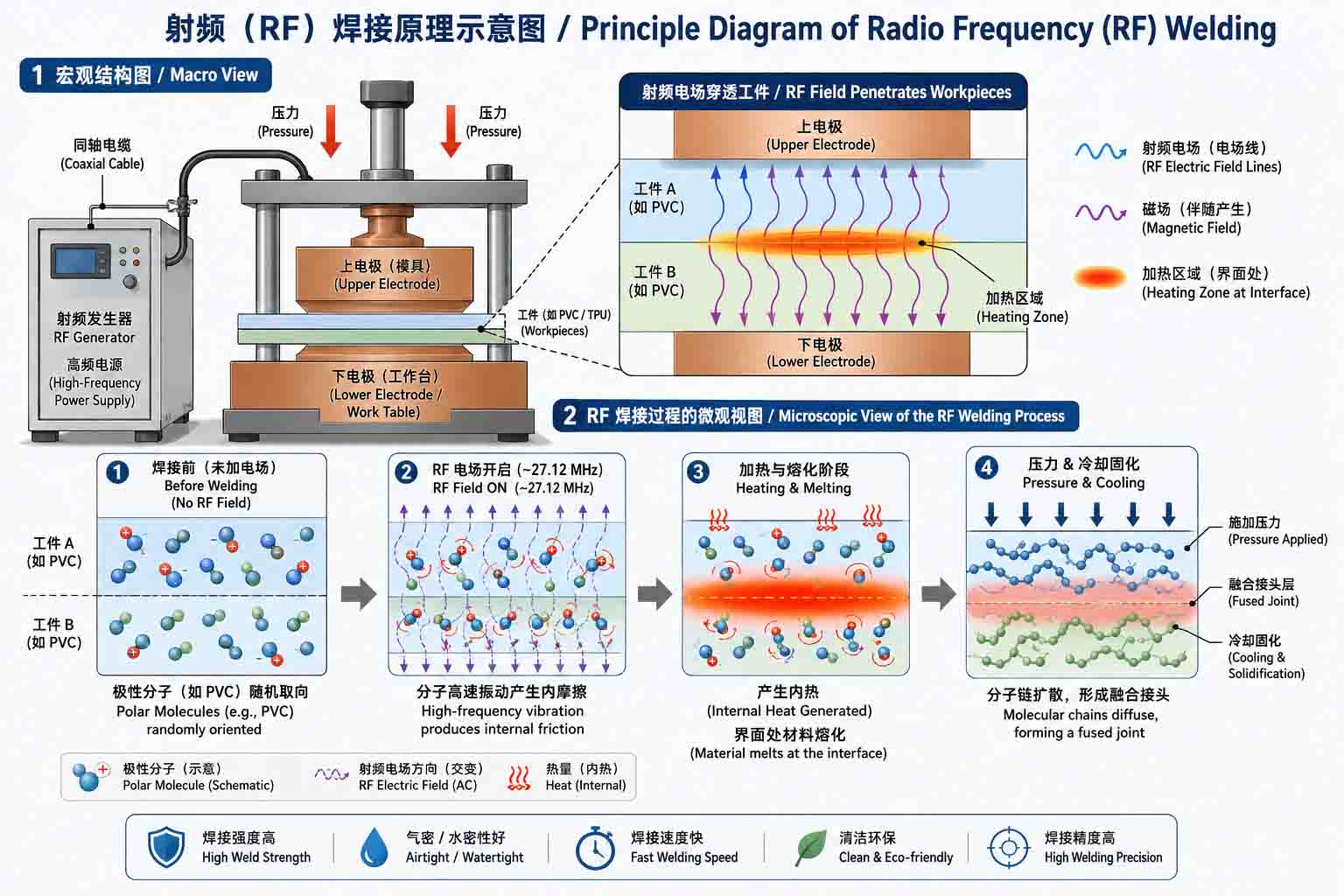

Опрема за РФ заваривање ради пропуштањем наизменичне струје високе фреквенције—обично између 27 МХз и 40 МХз, при чему је 27,12 МХз најчешћа индустријска фреквенција—између две металне електроде (које се називају матрице или плоче). Материјал који се завари ставља се између ових калупа.

Када су термопластични материјали са поларном молекуларном структуром изложени брзо променљивом електромагнетном пољу, њихови молекули покушавају да се поново поравнају са сваком осцилацијом поља. На 27,12 МХз, то значи отприлике 27 милиона покушаја поновног поравнања у секунди. Трење које ствара ово молекуларно кретање производи топлоту - не на површини, већ равномерно по целој дебљини материјала у зони завара.

Истовремено, преса примењује контролисани пнеуматски притисак на калупе, сабијајући слојеве материјала заједно. Како унутрашња температура достигне тачку фузије материјала, слојеви на интерфејсу се топе и мешају на молекуларном нивоу. Када се РФ енергија уклони и материјал се охлади под сталним притиском, два слоја постају један непрекидни материјал - не залепљени, не зашивени, већ спојени.

Ова унутрашња производња топлоте има неколико практичних предности у односу на површинске методе топлоте:

• Веза се формира равномерно по целој зони завара, а не да напредује од површине ка унутра
• Мања је вероватноћа да ће се спољашње површине изгорети или деформисати, јер саме електроде не морају да достигну температуру фузије
• Комплексне геометрије калупа могу произвести прецизне, поновљиве шаре заваривања укључујући кривине, углове и вишеслојне спојеве
• Времена циклуса су кратка—обично 3 до 15 секунди по завару у зависности од дебљине материјала и површине калупа

3. Зашто је ТПУ посебно погодан за РФ заваривање

Не реагују сви термопласти подједнако на РФ заваривање. Процес зависи од материјала који има поларну молекуларну структуру - ону где је електрични набој неравномерно распоређен по молекулу. Поларни молекули реагују на наизменична електромагнетна поља покушавајући да се оријентишу; тај покушај оријентације је оно што генерише топлоту.

ТПУ (термопластични полиуретан) има природну поларну структуру због уретанских веза у његовој молекуларној кичми. Ово га чини веома осетљивим на РФ енергију и релативно лаким за доследно заваривање у низу дебљина и конфигурација ламината.

Поред РФ компатибилности, ТПУ доноси неколико својстава материјала који га чине пожељним супстратом за врхунску водоотпорну опрему на отвореном:

Остали материјали за РФ заваривање укључују ПВЦ обложене тканине, ЕВА и одређене ПУ филмове. ПВЦ је застарела опција—завари се лако и јефтино, али носи регулаторни ризик у вези са пластификатором и постаје крт на ниским температурама. За производе намењене да трају, или за брендове са захтевима еколошке усклађености, ТПУ је практичан избор.

4. РФ заваривање у односу на традиционално шивање: шта заправо значи разлика у употреби

Поређење између РФ заварених шавова и ушивених шавова је једноставно са инжењерског становишта, али вреди бити прецизан о томе где и како шивана конструкција не успева—јер је режим квара често спор и неочигледан све док није.

Режим квара траке за шавове заслужује посебну пажњу. Трака се добро понаша када је нова и под умереним условима. Проблем је у томе што водоотпорне торбе и расхладни уређаји не живе у умереним условима – напуњени су тешком, мокром опремом, више пута се савијају током транспорта, остављају у врућим возилима и повремено седе. Под овим оптерећењима из стварног света, линије везивања траке почињу да се подижу на ивицама и угловима. Раслојавање је невидљиво споља док вода већ не уђе.

РФ заваривање у потпуности елиминише овај пут деградације. Нема ивица траке за подизање, нема рупа за игле које би се отварале под притиском и нема конца за брушење на тачкама напрезања шавова. Зона заваривања или се држи или не држи — а у правилно изведеном завару на компатибилном материјалу, она се држи далеко изнад тачке где би околна тканина прва отказала.

5. Процес производње РФ заваривања, корак по корак

Корак 1 - Припрема материјала

ТПУ ламинирани панели се секу на прецизне димензије користећи ЦНЦ сечење или прилагођене системе за сечење. Тачност панела у овој фази директно утиче на поравнање завара низводно; чак и неколико милиметара одступања димензија ће произвести неусклађену зону завара. Површине материјала не смеју бити контаминиране—уља од руковања, прашина од сечења или влага из складиштења могу ометати пренос РФ енергије и произвести непотпуну фузију.

Корак 2 — Избор калупа и подешавање машине

Матрица за заваривање је обликована електрода која одређује геометрију завара. Различите конфигурације производа захтевају различите профиле калупа — матрицу са равним шавом за спојеве панела, обликовану матрицу за закривљене затвараче или закрпе за појачање, матрицу са више шупљина за понављајуће заваре велике запремине. Избор калупа је усклађен са специфичном геометријом завара коју захтева производ. Параметри машине—фреквенција, излазна снага, притисак пресовања и време циклуса—калибрисани су према специфичној ТПУ формулацији и дебљини материјала који се завари. Ови параметри су документовани у СОП производа и доследно се понављају током производних циклуса.

Корак 3 — Позиционирање материјала

Панели су поравнати унутар калупа према распореду завара. Доследно позиционирање је критично за уједначеност ширине завара; већина професионалних подешавања за РФ заваривање користи водиче за фиксирање или регистрационе маркере да елиминише варијабилност позиционирања оператера.

Корак 4 — Активација РФ енергије и везивање под притиском

Преса се затвара, примењујући пнеуматски притисак на наслагани материјал. РФ енергија се активира током калибрираног трајања циклуса. Унутрашње молекуларно загревање доводи материјал на међуфазну температуру до температуре фузије, док спољне површине остају испод тачке деформације. Притисак се одржава током целе ове фазе.

Корак 5 — Хлађење под притиском

РФ енергија је искључена, али притисак притиска се одржава током фазе хлађења. Ово је корак који је често пречица у производним окружењима нижег квалитета и важан је: ако се притисак ослободи пре него што се зона завара очврсне, фузионисани материјал може да се деформише, стварајући слабију везу са недоследношћу димензија. Правилно време хлађења се одређује током фазе развоја параметара и третира се као део циклуса о којем се не може преговарати.

Корак 6 — Трим и инспекција

Материјал флека на периметру завара је исечен. Сваки завар се визуелно проверава на трагове сагоревања, непотпуне зоне фузије или одступања димензија пре него што део пређе на следећу фазу монтаже.

6. Инжењеринг шавова: варијабле које одређују да ли се шав држи

РФ заваривање није процес где конзистентна подешавања машине дају доследне резултате без обзира на друге факторе. Учинак шава је одређен интеракцијом неколико варијабли, од којих сваку треба разумети и контролисати.

Велд Видтх

Шире зоне завара распоређују напон на већу површину и генерално производе већу отпорност шава на пуцање. За производе који ће имати трајни хидростатички притисак или динамичко оптерећење — потопљене суве вреће, хладније шавове на дну, спојеви мјехура за надувавање — минимална ширина завара је ставка спецификације, а не накнадна мисао о производњи. Уски заварени спојеви на угловима и прелазима радијуса су уобичајене тачке иницирања квара и треба им посветити посебну пажњу током пројектовања матрице.

Конзистентност РФ снаге

Нестабилна излазна снага током циклуса заваривања производи неуједначено унутрашње загревање. Визуелни индикатори су трагови опекотина у зонама велике снаге и бледим, недовољно спојеним подручјима на другим местима. Ни једно ни друго није прихватљиво у производима са оценом притиска. Професионална опрема за РФ заваривање одржава конзистентну испоруку енергије током циклуса; периодична верификација калибрације је део одговорног одржавања опреме.

Дебљина материјала и подударање формулације

Параметри РФ заваривања су специфични за дебљину материјала и ТПУ формулацију. Скуп параметара оптимизован за ТПУ филм од 0,8 мм ће произвести недовољну фузију ако се примени на ламинирану тканину од 1,5 мм и може сагорети тање материјале ако се користи обрнуто. Када се спецификације материјала мењају између серија производа – различите тежине тканине, различите тежине ТПУ премаза – параметри морају бити поново потврђени, а не претпостављени да се преносе.

Уобичајени узроци кварова

• Недовољна РФ енергија или време циклуса:Ствара везу која на површини изгледа потпуно, али не успева при ниском притиску јер интерфејс никада није достигао пуну температуру фузије
• Површинска контаминација:Уља, влага или честице на споју заваривања стварају локализоване шупљине тамо где није дошло до фузије
• Нетачан притисак притиска:Пренизак омогућава да се отопљени интерфејс одвоји пре хлађења; превисока може истиснути материјал из зоне заваривања, смањујући ефективну ширину везе
• Превремено отпуштање притиска током хлађења:Производи изобличење димензија и смањену чврстоћу везе на ивицама зоне заваривања
• Носење калупа:Истрошене или оштећене површине матрице производе недоследну дистрибуцију притиска, што доводи до променљивог квалитета заваривања на површини матрице

7. РФ заваривање у производњи меких хладњака

Меки хладњаци представљају посебно захтевну примену за инжењеринг шавова јер комбинују хидростатичке захтеве (облога мора да држи воду без цурења) са топлотним захтевима (систем изолације не сме бити угрожен инфилтрацијом влаге) и хигијенским захтевима (унутрашње површине морају бити чисте и отпорне на буђ).

У ушивеном меком хладњаку, шав између унутрашње облоге и слоја изолационе пене је пут влаге. Отопљена ледена вода пролази кроз рупе за игле и акумулира се између облоге и пене, где не може да се оцеди или осуши. Током недеља редовне употребе, ово производи упоран мирис и раст буђи које службеници за набавку доследно идентификују као главну притужбу на квалитет производа наслеђених добављача.

РФ заваривање елиминише овај пут структурно. Унутрашња облога РФ завареног меког хладњака је један водонепропусни базен – без празнина у шавовима, без рупа за игле, без ивица траке. Отопљена ледена вода остаје у кошуљици и може се излити или обрисати. Изолациони слој остаје сув током целог радног века производа.

Додатне предности перформанси РФ заварене меке конструкције хладњака:

• Непропусна унутрашња комора смањује конвективну размену топлоте, директно побољшавајући трајање задржавања леда
• Глатке, непорозне ТПУ унутрашње површине испуњавају стандарде за контакт са храном и отпорне су на раст микроба
• ХФ заварене арматуре омогућавају причвршћивање Д-прстена и ручке без пробијања примарне водоотпорне мембране
• Системи водонепропусних затварача могу бити интегрисани да допуне заварено тело, одржавајући херметичке перформансе на приступној тачки

8. Лабораторијско испитивање и контрола квалитета за РФ заварене производе

РФ заварена конструкција је поуздана само колико и КЦ процес који је потврђује. Визуелни преглед је неопходан, али није довољан – шав може изгледати потпуно спојен на површини док садржи унутрашње шупљине које ће пропасти под притиском. КЦ професионалне класе за водоотпорне РФ заварене производе укључује неколико различитих протокола тестирања.

Тест ваздушног притиска (Хидростатик).

Најдиректнији тест интегритета шавова за производе под притиском. Завршена врећа или хладњак се надувава до одређеног унутрашњег притиска—1,0 бара је стандард за екстремне поморске и подводне примене—и одржава се на том притиску током дефинисаног периода. Врећа је потопљена или посматрана водом са сапуном да би се откриле емисије микро-мехурића на било ком месту шава или затварања. Нема емисија је услов за пролаз. Овај тест истовремено потврђује и хидростатичке перформансе и отпорност на експлозију.

Тест урањања у воду

Производ се потапа на одређеној дубини током одређеног трајања, а затим се интерно прегледа ради продирања влаге. Овај тест идентификује тачке микро-цурења које можда неће произвести мехуриће које се могу детектовати под статичким испитивањем притиска ваздуха, али ће омогућити инфилтрацију воде под стварним условима потапања.

Тест пуцања шавова

Деструктивни тест који мери притисак при којем зона завара не успе. Притисак пуцања се упоређује са минимумом спецификације производа; резултати испод спецификације указују на проблем параметара процеса који треба дијагностиковати и исправити пре него што се производња настави. Рафално тестирање се обично примењује на скупове узорака из сваког циклуса производње, а не на појединачне јединице.

Цолд Флек Тест

Зоне заваривања које добро раде на амбијенталној температури могу постати ломљиве тачке квара на ниским температурама, посебно ако формулација материјала или параметри хлађења нису оптимизовани за употребу у хладном времену. Испитивање хладног савијања подвргава узорке заваривања поновљеном савијању на температурама до -20°Ц или -30°Ц, потврђујући да шав одржава интегритет у термичким и механичким условима употребе на терену по хладном времену.

Убрзани тест за временске услове

УВ зрачење, висока влажност и циклус изложености физиолошком раствору се користе за симулацију вишегодишње употребе у мору у компримованом лабораторијском времену. Овај тест се примењује на узорке зона заваривања, а не на комплетне производе и процењује адхезију ТПУ премаза, издржљивост заварених спојева и стабилност димензија под дуготрајним стресом околине.

9. Уобичајене примене РФ заварених производа

Водоотпорна опрема за спољашњу употребу

• Потопљене суве торбе (затварач на ролну и затварач)
• Водоотпорни руксаци и торбе
• Пакети око струка за кајак и рафтинг
• Торбе за реп мотоцикла и водоотпорне торбе

Меки хладњаци и изоловани носачи

• Непропусни мекани хладњаци
• Торбе за хлађење морске рибе
• Хладњаци за транспорт медицинских узорака и вакцина
• Комерцијалне торбе за испоруку хладног ланца

Индустријски и тактички производи

• Склоништа и конструкције на надувавање на отвореном
• Водоотпорни поклопци и кућишта опреме
• Тактичке суве торбе војне спецификације
• Водоотпорна медицинска амбалажа и заштита
