Унутар лабораторије Сеалоцк: Тестер утицаја осцилације пртљага (КСЕ-И09БА)

Скоро сваки катастрофални квар торбе за који купац икада чује почиње на истом месту: на месту где се каиш, ручка или Д-прстен сусрећу са панелом каросерије. Тканина се ретко цепа у средини. Рајсфершлуси се ретко цепају низ ланац. Оно што поквари је сидро — неколико квадратних центиметара заварене закрпе, траке или омче која мора да пренесе целу тежину напуњене торбе у флексибилни зид, хиљадама пута, при оптерећењима која никада нису стабилна и никада предвидљива. Зато је статички тест повлачења, колико год импресиван број који производи, лош предиктор поврата поља. Зглоб који преживи једно потезање од 80 кг и даље може да поквари при 400 циклуса динамичког трзаја од 8 кг, јер су умор и вршна снага различита физика.

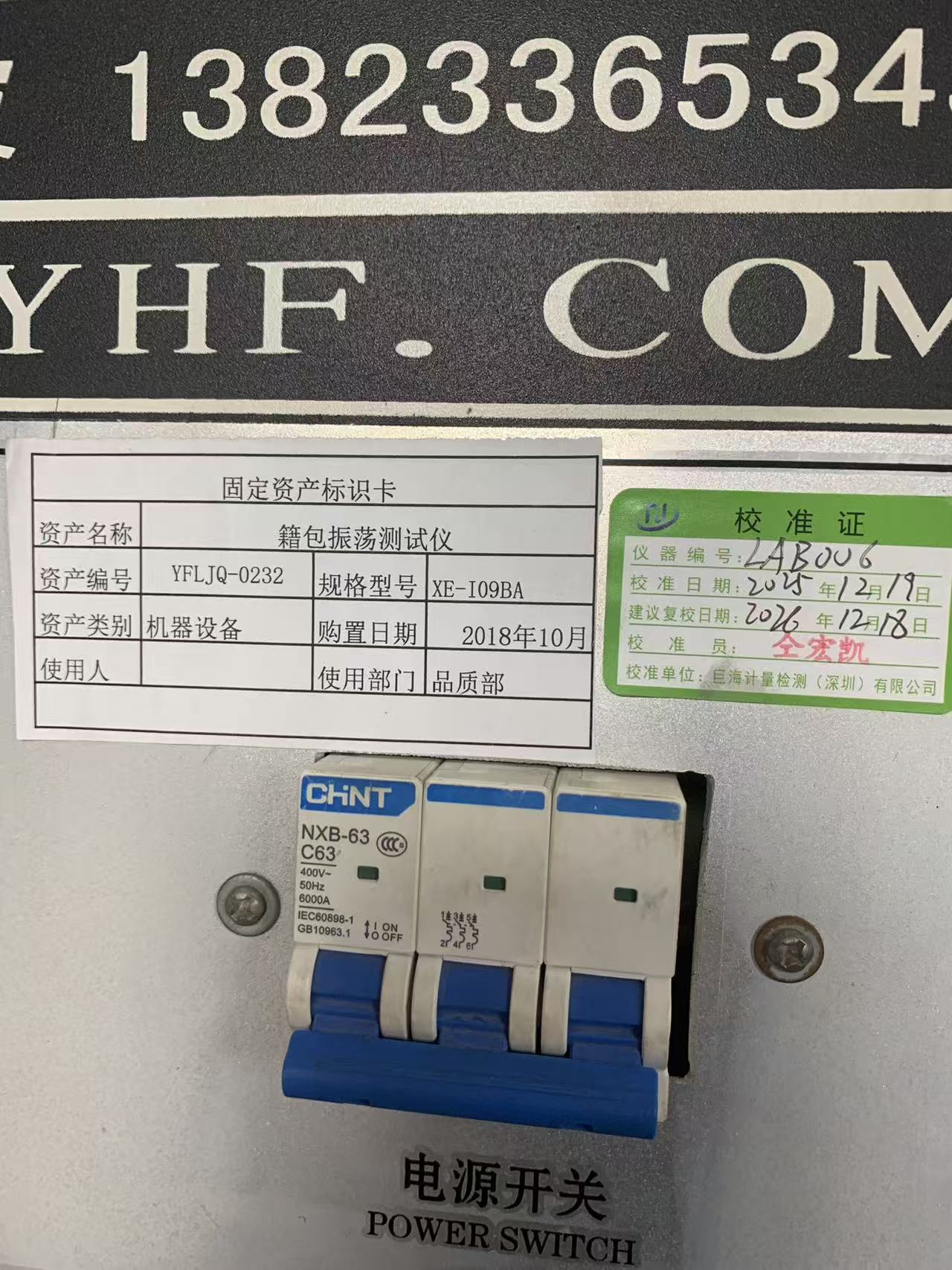

Машина која раздваја та два света у нашој лабораторији је тестер ударних осцилација пртљага — средство ИФЉК-0232, модел КСЕ-И09БА, број инструмента ЛАБ-006, који је у употреби у нашем одељењу за квалитет од октобра 2018. године и последњи пут екстерно калибрисан 19. децембра 2025., са поновним калибрацијом2 у складу са стандардном процедуром. ИФЛ-ВИ-ПЗ-03, ревизија А/0, од 28. децембра 2023. Овај чланак говори о томе шта машина заправо ради, зашто је тест важнији за високофреквентно заварене водоотпорне кесе него за конвенционално сашивене пртљаге и шта менаџер набавке треба да тражи када види „испитивање утицаја осцилација“ на посебном листу за снабдевање.

Шта заправо значи "утицај осциловања".

Тест је варљиво једноставан за описивање и прилично га је тешко добро урадити. Торба се пуни до одређене тежине, а затим се качи са машине за било коју компоненту која се испитује — једну горњу ручку, пар нараменица, петљу за вучу, потпуно продужену ручку колица. Ударна глава подиже напуњену врећу кроз дефинисани ход, а затим је ослобађа. Гравитација ради остало. Врећа пада, а пригушени опружни склоп на врху главе апсорбује, а затим враћа енергију пада, тако да се узорак не испушта само једном, већ се тера у континуирану осцилацију уздизања и спуштања. Сваки циклус шаље ударни талас низ траку у тачку сидрења, а затим га потпуно растерећује. Учитајте, шокирајте, испразните, поновите.

Кинески стандард методе лаке индустрије који ово формализује, КБ/Т 2922-2018Торбица и торба — Метода испитивања на удар тресања, описује принцип као пуњење торбе одређеном тежином, подизање за ручку, нараменицу или потпуно извучену ручку колица кроз постављени ход, пуштање да слободно падне под гравитацијом и коришћење опруге за апсорпцију и ослобађање енергије удара тако да торба доживљава поновљене ударе и осцилације — на тај начин тестирајући отпорност на тресење, удар и издржљивост тела дршке трола. Апарат је строго прецизиран: комбинована маса доњег усисног поклопца, горњег пригушног блока, ударне шипке и стандардног учвршћења је 8,1 ± 0,2 кг, једносмерни ход је 150 ± 5 мм, а склоп за пригушивање буке на горњој усисној чаши испоручује силу опруге од 110 Н када се притисне ± 10. Контролни систем мора да омогући подешавање брзине удара, да омогући подешавање и евидентирање броја циклуса и мора аутоматски да заустави машину ако узорак падне током испитивања.

Ова последња клаузула је важнија него што изгледа. Аутоматско заустављање при испуштању узорка није погодна функција – то је оно што чини да се циклус бројање валидним подацима. Ако се каиш поцепа у циклусу 612 и машина настави да удара празан уређај све док не достигне унапред подешених 1.500, извештај не каже ништа корисно. Пошто се машина зауставља у тренутку раздвајања, бројач очитавајевек трајања замора тог зглоба.

Машина на нашем спрату

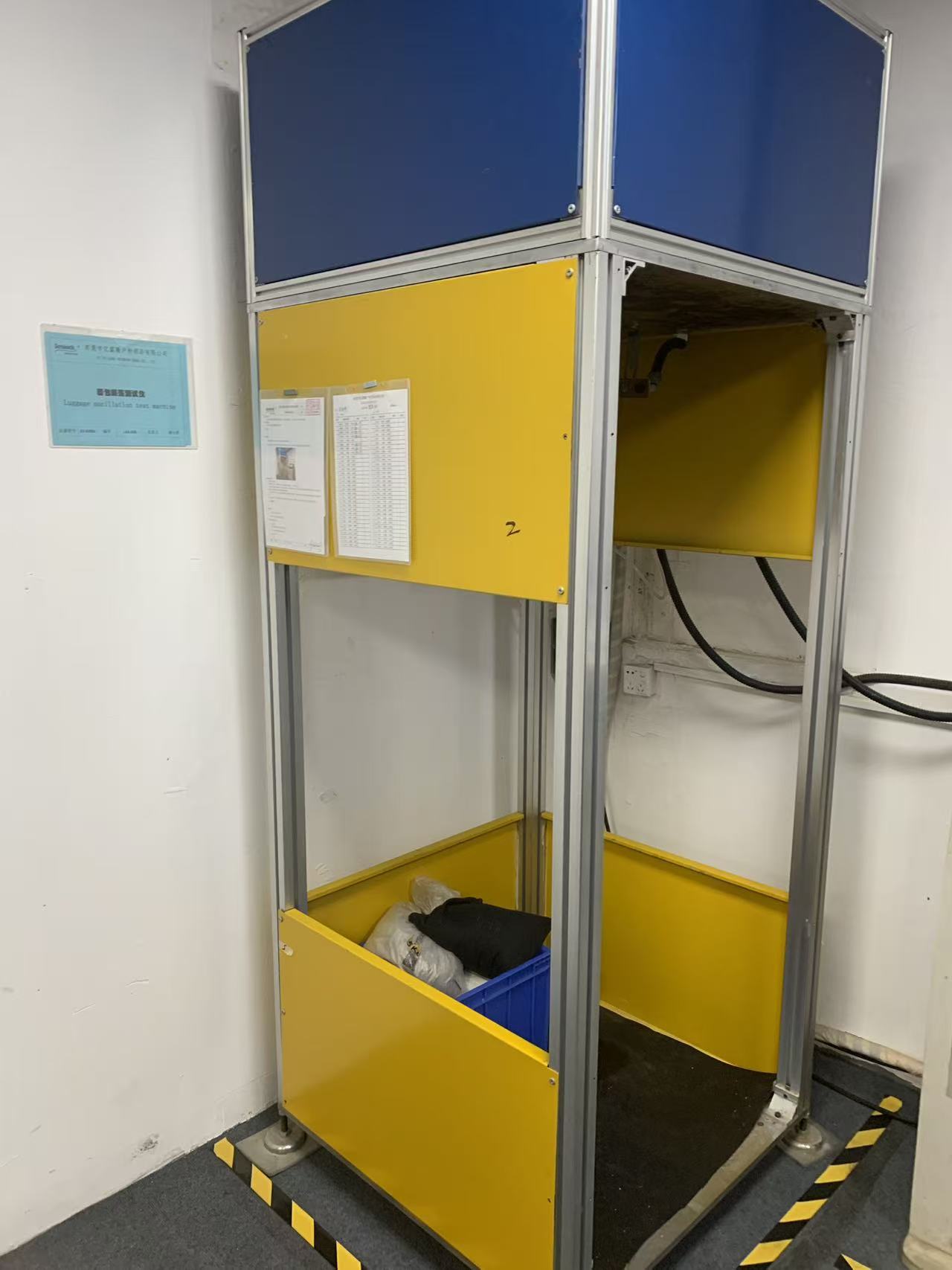

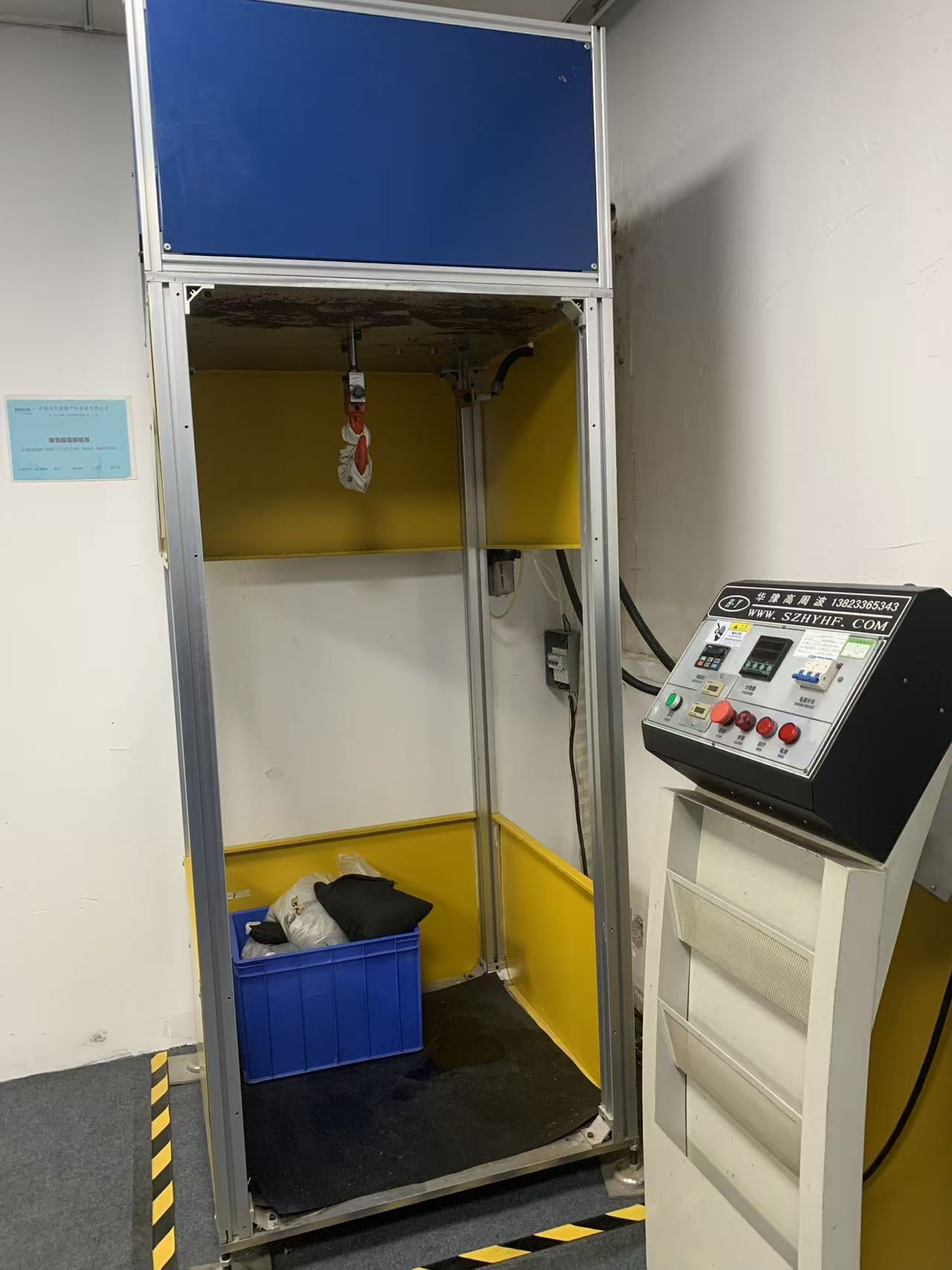

Нашу јединицу је изградио произвођач високофреквентне опреме у Шенжену и намерно је негламурозна. Тестна комора је екструдирани алуминијумски оквир са жутим и плавим плочама за испуну, отворен са оперативне стране, под прекривеном тешком гуменом простирком да убије одскок. Ударна глава виси са горње попречне греде; испод ње се налази узорак и, у сандуку на дну, калибрисане вреће песка које користимо да доведемо врећу до номиналног тестног оптерећења. Врата са шаркама затварају радну страну пре почетка вожње, што је једина ствар која стоји између оператера и вреће од 20 кг која путује великом брзином.

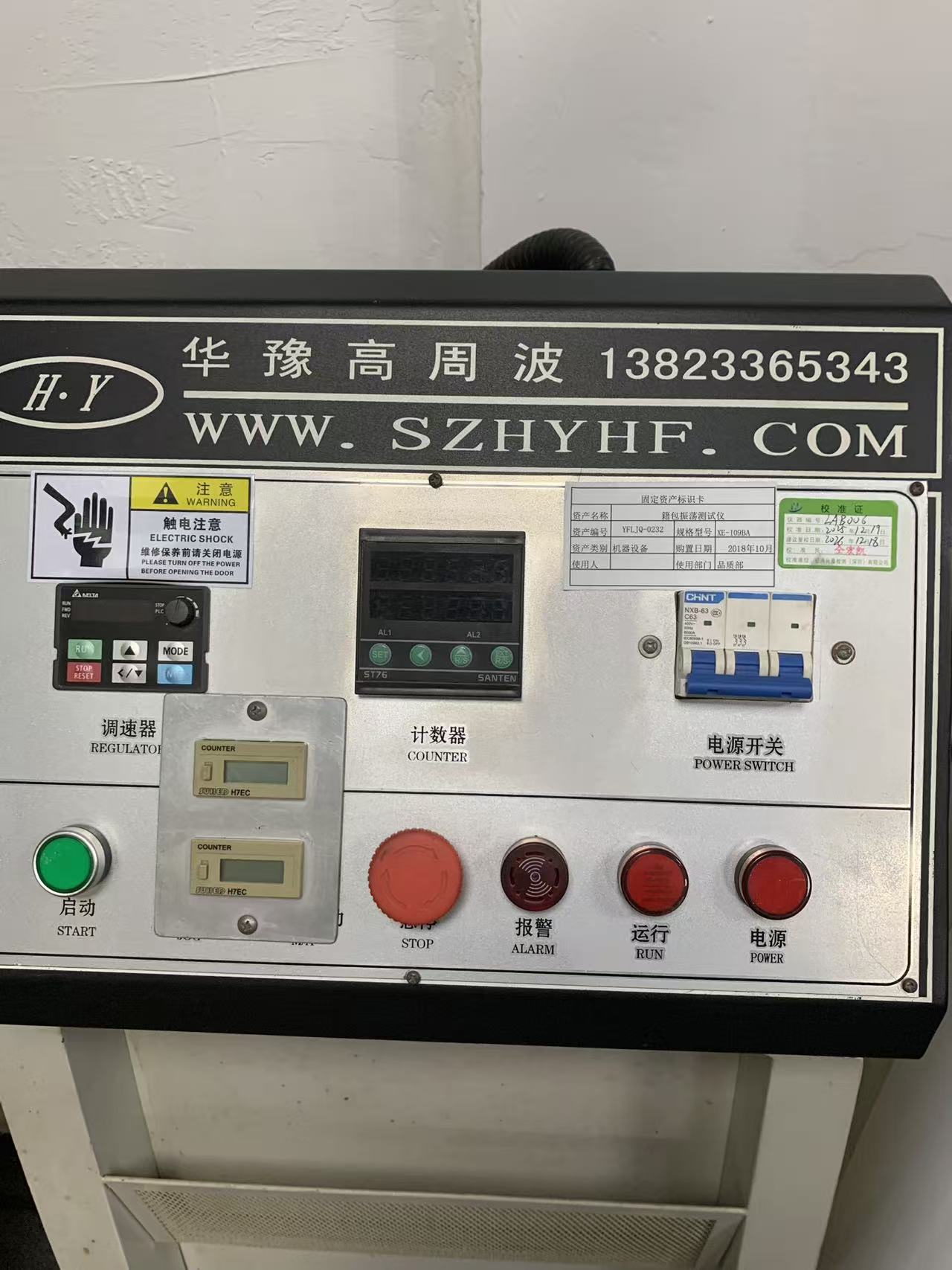

Контролно постоље се налази изван кавеза. Његов распоред вам говори тачно како се тест изводи: Делта фреквентни драјвер са леве стране делује као регулатор брзине, дигитални бројач САНТЕН СТ76 са два алармна канала се налази у центру, два електромеханичка бројача ФУЈИ Х7ЕЦ бележе кумулативне циклусе независно од програмабилног, и трополни 6 ЦХНТ НКС40 са прекидом. Хз са 6.000 А прекидног капацитета управља улазном снагом. Испод њих су дугме за покретање, превелико заустављање у случају нужде у облику печурке и индикатори аларма, рада и напајања.

Дуплицирани бројачи су ту с разлогом. Програмабилни бројач је оно што зауставља машину у циљном циклусу; механички бројачи акумулирају циклусе животног века на машини и дају унакрсну проверу ако неко пита да ли је рад ресетован усред теста. Када ревизор треће стране клијента пита како знамо да извештај одражава комплетан рад, ово је одговор на који указујемо.

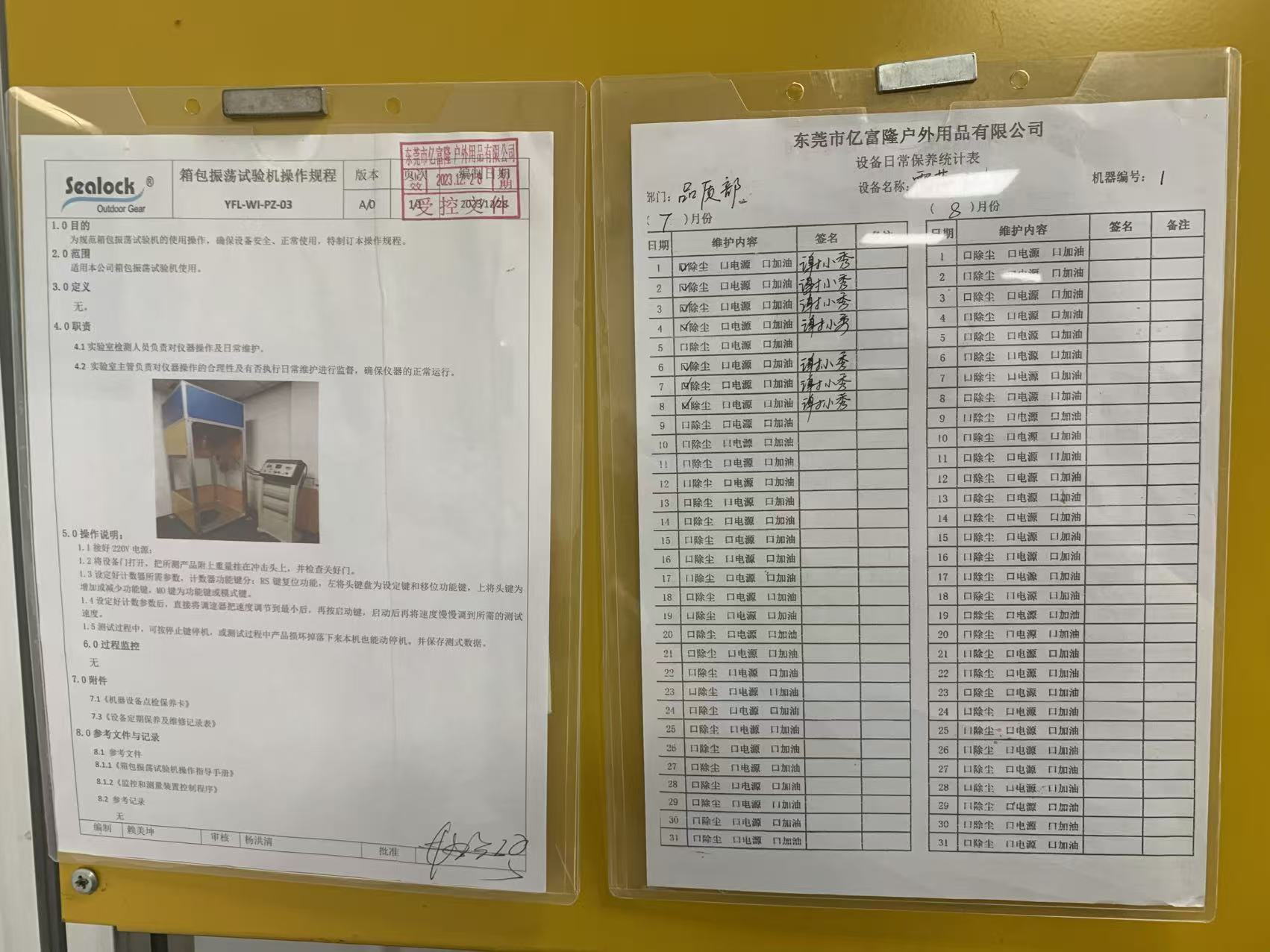

Како га водимо: СОП ИФЛ-ВИ-ПЗ-03

Контролисана процедура постављена на машини је кратка и свака клаузула у њој постоји јер је неко једном погрешио.

Оператер повезује напајање од 220 В, отвара врата коморе, качи узорак — већ напуњен до своје номиналне тежине — на ударну главу помоћу одговарајућег уређаја и потврђује да су врата правилно затворена пре него што се било шта помери. Бројач се затим програмира: тастер за ресетовање брише претходни рад, тастери схифт и инкремент постављају циљни број циклуса, а тастер за режим бира функцију бројања. Тек након што је циљ постављен, руковалац смањује регулатор брзине на минимум, притисне старт, а затим полако повећава брзину до захтеване пробне стопе. Покретање при брзини је забрањено, јер нагли први удар доводи до удара који стандард никада није намеравао и може да изазове лажни рани квар на учвршћењу, а не на споју који се тестира.

Током рада руковалац може у било ком тренутку да заустави машину помоћу тастера за заустављање. Ако се узорак сломи и падне, машина се сама зауставља. Подаци теста се затим снимају. СОП додељује рад и рутинско одржавање лабораторијском инспектору, а надзор и једног и другог надзорнику лабораторије, а подржава га дневни дневник одржавања — уклањање прашине, провера напајања, подмазивање — који се потписује из дана у дан.

Оптерећење и број циклуса: који би бројеви требали бити

Стандард методе дефинише како протрести врећу; стандард производа дефинише колико тешко и колико дуго. За торбе које се носе, то је КБ/Т 1333-2018Торба и ранац, који поставља тестно оптерећење у складу са запремином тела торбе, а не, као што је то урадило раније издање из 2010., према спецификацији производа, и који процењује само ремен за ношење преко рамена где једна ручка и каиш за раме деле преклапајући ушивени регион. Типично комерцијално тестирање траје до 400 циклуса на двоструким нараменицама под одређеним оптерећењем од 6 кг, са ручкама које се процењују према сопственом оптерећењу и комбинацији циклуса.

Четири стотине циклуса је под, а не плафон, и калибрисан је за свакодневну торбу, а не за 60-литарску суву торбу која ће деценију бити бачена на палубу чамца. Наш интерни захтев за ношење терета је 1.500 циклуса и више, а за експедиције и поморске програме покрећемо знатно веће количине при оптерећењу постављеним на основу номиналног капацитета торбе, а не из стандардне табеле запремине. Када клијентов сопствени протокол специфицира другачију комбинацију — веће оптерећење при мањем броју циклуса да би се симулирало руковање пртљагом или лакше оптерећење са много већим бројем за симулацију путовања на посао — машина једноставно узима те бројеве. Брзина, оптерећење и циљ циклуса су све постављене од стране оператера, што је цела поента поседовања инструмента у кући, а не куповине пробних слотова споља.

Зашто је овај тест другачији за заварене водоотпорне вреће

Овде се фабрика водоотпорне опреме одваја од конвенционалне фабрике за пртљаг. На ушивеној торби, сидро за нараменицу је омча за траку ухваћена у шав и ојачана шипком. Режим квара је абразија конца и прогресивно извлачење бода, и најављује се: шавови се олабаве, петља се искривљује, купац примети пре него што га пусти.

На високофреквентно завареној врећи, уопште нема шавова на анкеру, или је шав украсан, а права путања оптерећења пролази кроз заварени део који је причвршћен за ТПУ или ПВЦ лице панела каросерије. Тај зглоб отказује због љуштења, а не од абразије, а отказивање љуштења је тихо и изненада. Завар који је био мало хладан — недовољно задржавања, контаминирана површина, матрица која је одступила од паралеле за делић милиметра — проћи ће удобно испитивање статичког повлачења, а затим ће се раслојити на ивици закрпе негде између циклуса 300 и циклуса 900, јер сваки циклус осциловања се налази на истој предњој ивици везе.

Ово је неуспех који генерише рецензије које препознаје сваки менаџер категорије: торба која је била у реду током једне сезоне, а онда је „каиш управо отишао са торбе“ са чистим, неистрошеним обрисом закрпе. Такође је, што је важно, ахидроизолацијаквар, а не само недостатак чврстоће, јер делимично огуљени фластер отвара пут цурења кроз материјал лица много пре него што се потпуно одвоји. Торба може да почне да пушта воду у сидро за раме док још увек савршено носи свој терет.

Због тога тестер осцилација икомпјутеризовани тестер затезања и љуштењачитају се заједно, а не одвојено. Испитивање љуштења нам даје статичку чврстоћу споја завареног шава у килограмима у односу на нашу унутрашњу столицу материјала; тестирање осцилација нам говори да ли та веза преживљава динамичко, поновљено оптерећење са једном ивицом у геометрији коју ће заиста видети у служби. Завар може бити јак и још увек слаб замор ако се геометрија закрпе концентрише огулити у једном углу. Тек други тест га проналази.

Шта гледамо када се трка заврши

Број завршених циклуса је услов пролазности, а не резултат пролаза. Када се бројач заустави, узорак се спушта и испитује се према писаној контролној листи: нема одвајања или делимичног одвајања ручке, траке или закрпа за сидрење; нема деламинације или подизања на ивици било које заварене арматуре; нема лома, деформације или пуцања копчи, клизача, Д-прстенова или триглидеса; нема ломљења конца ни на једном убоду за појачавање; нема изобличења панела каросерије око тачке оптерећења; и, за торбе са системом колица, ручка која се и даље глатко извлачи и увлачи и добро закључава.

Све осим раздвајања се и даље снима. Ивица закрпе која се подигла за два милиметра при 1.500 циклуса је пролазна врећа и неуспешан процес, и враћа се на инжењеринг као проблем параметара заваривања уместо да се одјави. Када је испитивање деструктивно или је узорак обележен, узорак се ставља у карантин и не улази поново у продајне залихе.

Где се налази у ширем ланцу КЦ

Ниједан инструмент не потврђује торбу. Тестер осцилација покрива динамичку издржљивост оптерећења на тачкама сидрења и ради у сваком правцу:патент затварач реципрочни тестер животаизводи затварање кроз 3.000 циклуса под бочним и уздужним оптерећењем које одговара величини; тхетестер абразијеанд тхетестер постојаности боје трљањемадресирати издржљивост површине и преношење завршне обраде; тхепрограмабилна комора за температуру и влажностстари материјал који се стврдњава кроз циклус од вруће-влажне и испод нуле пре него што се механичка својства поново провере. Затим цео склоп иде на тестирање потпуног потапања у воду од два сата или више за потопљене производе, или тестирање јаке кише и воденог млаза за производе који су отпорни на кишу, а не на урањање.

Покретање тестирања осцилацијапослеклиматско старење је једна од најоткривенијих секвенци која је доступна купцу и вреди је експлицитно навести. Спојеви потпомогнути лепком и неки слојеви ТПУ филма губе значајну снагу љуштења након седамдесет два сата излагања топлој и влажној атмосфери. Сидро са траком које преживљава 1.500 циклуса нових и 600 циклуса након старења говори вам нешто што ниједан тест на собној температури никада неће.

Шта купци треба да траже

„Тестирано осцилацијом“ на листи са спецификацијама не значи ништа без четири броја иза њега: оптерећење у килограмима, број циклуса, тестирана компонента и критеријуми прихватања. Ask for all four. Питајте да ли је постигнуто бројање или се машина аутоматски зауставила раније. Питајте да ли је торба тестирана нова или након климатских услова. А посебно за заварене производе, питајте да ли је инспекција након тестирања укључивала подизање ивица на завареним деловима арматуре, јер ће добављач који прегледа само одвајање пријавити пролаз на врећици која је већ почела да се љушти.

За ОЕМ и ОДМ програме заједно постављамо ове параметре у фази развоја, покрећемо их на првим артиклима пре замрзавања алата и понављамо их током производње. Тамо где је потребан сопствени протокол бренда или лабораторијски извештај треће стране, интерни подаци постају претходни преглед: радије бисмо пронашли проблем у циклусу 700 на нашем спрату него у СГС или КИМА извештају три недеље пре испоруке.

Често постављана питања

Да ли је тестирање на удар осцилација исто што и тест пада?

Не. Тест пада процењује шта се дешава са врећом и њеним садржајем у једном неконтролисаном удару о тврду површину. Испитивање утицаја осцилације процењује замор на тачкама ношења под стотинама или хиљадама контролисаних циклуса оптерећења и отпуштања. Проналазе различите пропусте, а торба може удобно да прође један док не успе у другом.

Може ли ова машина да тестира мекани хладњак или суву торбу као и ранац?

Да. Било шта са дефинисаном тачком за ношење може да се окачи са уређаја - једнострука ручка за ношење на сувој торби, двоструке нараменице на хладнијем ранцу, горња ручка за хватање на торби. Производи са меким странама су подстављени у контактној области фиксирања тако да стезаљка не хаба каиш и ствара лажни квар на хватишту, а не на споју.

Које оптерећење треба користити ако торба нема објављен капацитет?

Стандард производа то произилази из запремине тела торбе. У пракси, за опрему на отвореном ми више волимо да тестирамо на називном капацитету који ће бренд заправо штампати на сопственом паковању, плус маргина, пошто је то број који ће потрошач третирати као дозволу.

Да ли резултат у пролазу гарантује да торба неће пропасти на терену?

То гарантује да су дизајн и процес, како су узорковани, прешли дефинисани праг замора. Трајност на терену такође зависи од конзистентности производње, због чега се тестирање осцилација изводи на производним узорцима, а не само на златном узорку, и зашто се параметри заваривања у процесу надгледају независно.

Да ли је опрема калибрисана?

Екстерно, од стране акредитоване калибрационе куће, са сертификатом истакнутим на машини. Тренутни сертификат датира од 19. децембра 2025. године, а поновна калибрација доспева до 18. децембра 2026. Статус калибрације је део сваке интерне ревизије и доступан је посетиоцима на захтев.

Следећи у овој серији

Следећи инструмент који ћемо отворити је стандардни ормарић за усклађивање боја извора светлости — мала, скромна кутија која решава више спорова купаца него било који други комад опреме у згради, јер је боја један атрибут који сваки купац лично прегледа и скоро свако прегледа под погрешним светлом.

Сеалоцк производи високофреквентну заварену водоотпорну опрему више од двадесет година из Донггуана, Кина и Хо Ши Мина, Вијетнам, за брендове укључујући ОСПРЕИ, Хелли Хансен, СИММС, АФТЦО, Вест Марине и СТАНЛЕИ. Ако желите комплетан протокол тестирања за програм који развијате, или желите да наведете параметре осциловања у сопственом уговору о квалитету, пишите наинфо@сеалоцк.цом.хк.
