Шта је РФ заваривање?

РФ заваривање—које се назива и високофреквентно или ВФ заваривање—је производни процес који спаја термопластичне материјале користећи електромагнетну енергију, а не навој, лепак или површинску топлоту. Када су компатибилни материјали као што је ТПУ изложени високофреквентном електромагнетном пољу, поларни молекули унутар материјала почињу брзо да осцилирају. То молекуларно кретање генерише топлоту из унутрашњости материјала ка споља, а под контролисаним пнеуматским притиском, два слоја на спојном интерфејсу се топе и спајају у једну континуирану структуру.

Када се РФ енергија уклони и материјал се охлади под сталним притиском, завар је трајан. Не постоји шав у традиционалном смислу - само зона у којој су два одвојена комада материјала постала једно. Без конца, без рупа за игле, без траке која држи нешто заједно.

Технологија се користи у низу захтевних примена: потопљене суве вреће, непропуснемеки хладњаци, спољне конструкције на надувавање, водоотпорна медицинска транспортна амбалажа и војна тактичка опрема. Оно што ове апликације деле је нетолеранција на квар шавова – ситуације у којима цурење није само незгодно, већ је скупо или опасно.

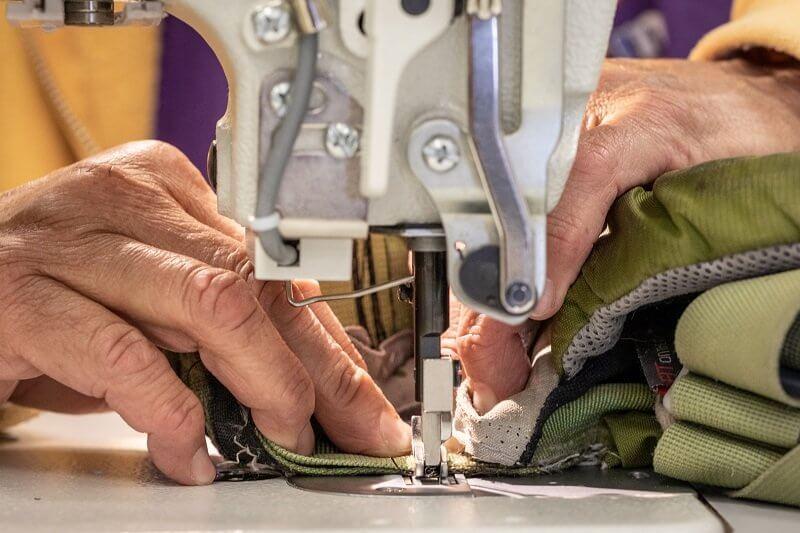

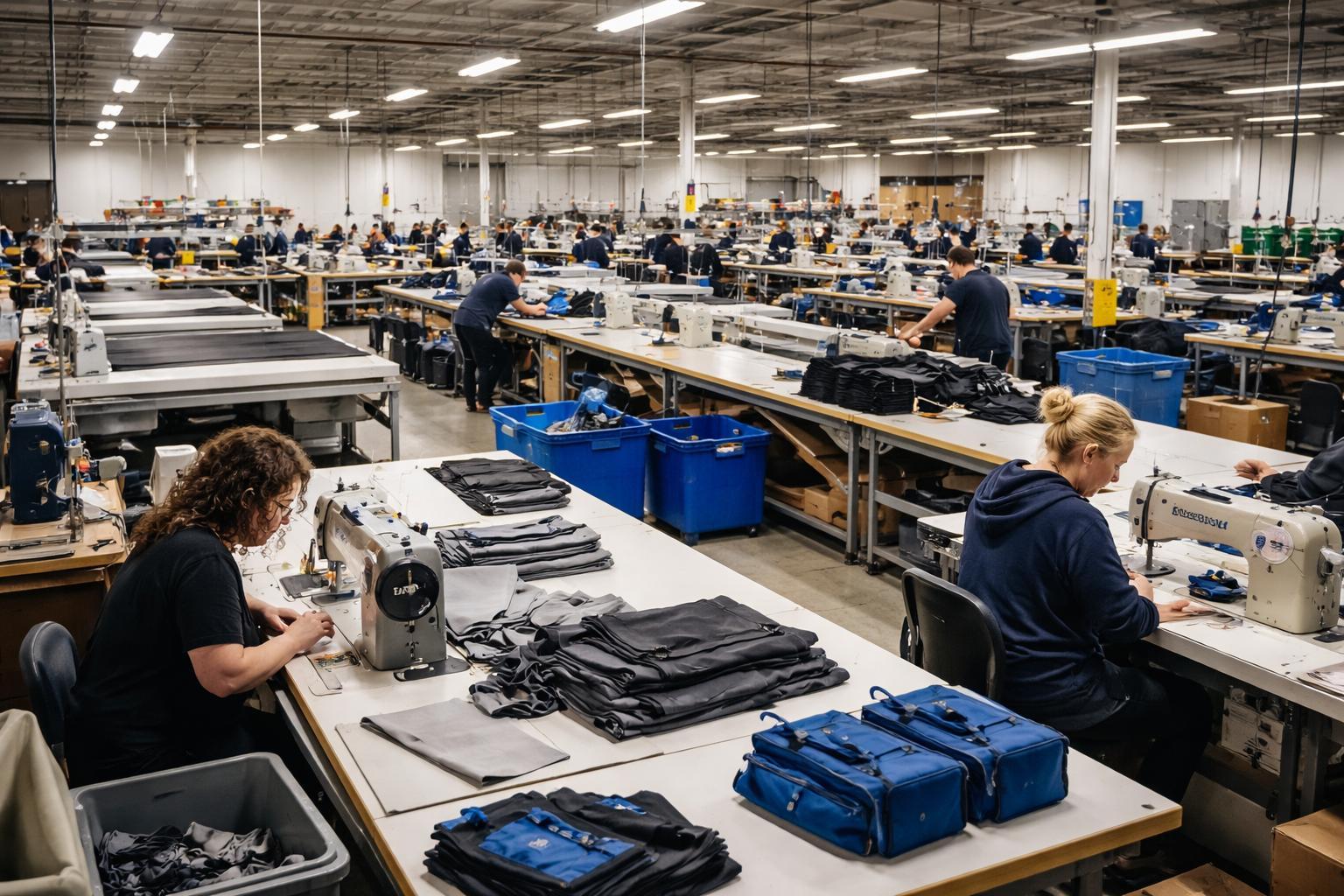

Шта је традиционално шивање?

Индустријски шавови спајају материјале механички: игле пролазе кроз слојеве тканине носећи конац, који се закључава између пролаза како би држао панеле заједно. То је зрео, веома флексибилан процес који је окосница текстилне производње више од једног века. За већину робе од тканине – одећу, општи пртљаг, опрему за планинарење – добро функционише и нуди значајне предности у флексибилности производње и трошковима.

Проблем специфичан за водоотпорне апликације је структурални и неизбежан: свака игла која прође кроз водоотпорну тканину ствара рупу. Један метар шавова стандардне густине ствара стотине ових перфорација. Појединачно, свака рупа је сићушна. Заједно, они формирају непрекидан пут кроз водоотпорну мембрану дуж сваке линије шава у производу.

Произвођачи то решавају помоћу траке за шавове, водоотпорних премаза и заптивача. Ова решења раде, до одређене тачке. Они могу подићи прошивени производ од "водоотпорног" до "водоотпорног" у практичне сврхе под умереним условима. Али они додају кораке процеса, додају трошкове и уводе сопствене путеве квара – раслојавање траке, хабање премаза – који постају релевантни под трајном употребом и притиском.

Како две методе спајају материјале: структурна разлика

Разлика између ове две методе конструкције своди се на то где напрезање живи у шаву.

У шивеној конструкцији, механичко оптерећење на шаву се преноси навојем који пролази кроз низ рупа избушених у материјалу. Конац је, у већини случајева, ужи и мање јак од тканине коју држи заједно. Свака рупа за убод је тачка концентрације напрезања — место где је тканина перфорирана и где ће поновљено савијање под оптерећењем изазвати прогресивно повећање. Због тога шавови не успевају као што раде: постепено, на тачкама напрезања, обично почевши од углова или места причвршћивања где је концентрација оптерећења највећа.

У РФ завареној конструкцији нема рупа и навоја. Оптерећење шава је распоређено по целој завареној површини, која је срасла у непрекидни слој материјала. Добро изведене зоне заваривања обично одговарају или премашују затезну чврстоћу околне основне тканине, што значи да се у деструктивном тесту на повлачење, основна тканина кида пре него што линија завара попусти. Режим квара, када се појави, је другачији и генерално касније у току радног века производа.

Посебно за водоотпорне перформансе, разлика је бинарна: РФ заварени шавови немају својствени пут за улазак воде; прошивени шавови раде, по дефиницији, а питање је само колико су ти путеви покривени.

Водоотпорне перформансе: где је јаз најмерљивији

У статичним условима ниског притиска – слаба киша, кратко прскање – разлика у перформансама између добро залепљеног шава и РФ завареног шава можда неће бити одмах очигледна. И једни и други могу задржати воду у тим околностима. Јаз постаје јасан када услови постану захтевнији.

РФ заварени шавови на компатибилним материјалима могу се тестирати на притисак од 1,0 бара—еквивалентно хидростатичком притиску воденог стуба од 10 метара—без цурења. Ово обухвата стварно потапање, притисак воде из брзака и динамичко оптерећење кајакашке торбе коју је сабијао о камење или на њу веслао. Завар или држи или не, а правилно изведен завар на квалитетном ТПУ-у се држи поуздано.

Прошивени шавови са траком за шавове обично почињу да показују цурење на делу тог притиска. Специфична тачка квара варира у зависности од квалитета траке, конзистентности примене и броја циклуса употребе који је производ видео—али 0,1 до 0,3 бара је реалан опсег за шивене конструкције у стварним условима. Осим тога, ивице траке се подижу и вода проналази рупе за игле испод.

Практична импликација: за све што се продаје као подводно, за производе који се користе у морском окружењу, или за било коју примену где је садржај торбе важан ако је мокра, прошивена конструкција са траком за шавове није поуздано дугорочно решење. За лагану употребу на отвореном где је повремена отпорност на прскање довољна, често јесте.

Трајност током времена: Како стари сваки тип шава

Опрема за спољашњу употребу се не користи једном. Током година редовне употребе постаје пуњена, компримована, пресавијена, изложена УВ зрачењу, натопљена сољу и мења температуру. Подручје шава акумулира овај напон различито у зависности од начина конструкције.

РФ заварени шавови старе без специфичних путева деградације који утичу на шавну конструкцију. Нема конца за хабање, нема рупа за шавове за отварање, и нема лепка за траку која би се раслојавала од сталног ширења и скупљања вреће која се креће између хладне воде и топле сунчеве светлости. Завар који пролази тестирање притиска када је производ нов углавном ће проћи годинама касније, под претпоставком да основни материјал није физички оштећен.

Ушивени шавови старе на начине који су често невидљиви док не постану. Конац се постепено кида. Рупе за шавове на водоотпорним мембранама благо се повећавају под сталним напрезањем савијања. Трака за шавове која је изгледала савршено на новом производу почиње да се подиже на угловима и ивицама након излагања УВ зрачењу и термичког циклуса. Ниједна од ових промена није драматична – оне су кумулативне. Резултат је производ који има адекватне перформансе у раној фази свог животног века и прогресивно слабије како се употреба акумулира, све док догађај квара не учини да деградација буде очигледна.

За брендове који продају квалитет производа и подржавају га гаранцијом, ова путања старења има директне комерцијалне импликације. Повраћаји и захтеви за гаранцију на водоотпорне производе се групишу око кварова на шавовима, а не на кваровима на тканини — а основни узрок је скоро увек метода конструкције.

Изглед: Шта шав саопштава о производу

Ово је категорија која је важнија него што се чини у техничком поређењу.

РФ заварени шавови су равни, глатки и геометријски прецизни. Линија заваривања не додаје масу, не ствара гребен од пресавијене тканине и нема визуелне неправилности које долазе са варијацијама напетости конца у шавовима. Естетски резултат се чита као технички и намеран—што је прикладно за производе позициониране у врхунском спољашњем или тактичком простору.

Прошивени шавови нису непривлачни, али се читају другачије. За лифестиле торбе, модеран пртљаг или производе где је квалитет ручно израђеног текстила део идентитета бренда, шивање је прави естетски избор. За производ који се продаје на основу водоотпорних перформанси и инжењерског квалитета, прошивена спољашњост са видљивом траком за шавове саопштава нешто што може умањити позиционирање.

Искусни купци на тржишту опреме за рад на отвореном постали су вешти у коришћењу конструкције шавова као замене за укупни квалитет производње – што није неразумно, јер та корелација обично остаје.

Трошкови производње: где право поређење постаје нијансирано

Једноставна верзија овог поређења је да је шивање јефтиније. То је тачно на нивоу јединице и на нивоу улагања у опрему. РФ заваривање захтева специјализоване машине, алате специфичне за процес (матрице за сваку геометрију завара) и оператере који разумеју како да подесе и одржавају параметре заваривања. Опрема за шивање је далеко приступачнија, оператере је лакше обучити, а процес са већом флексибилношћу рукује сложеним тродимензионалним облицима.

Комплетнија верзија поређења објашњава шта се дешава низводно од производње.

РФ заварена конструкција, када је правилно изведена, даје конзистентне резултате у свим серијама производње са ниским стопама отказа шавова. Производи стижу на тржиште држећи своје водоотпорне спецификације и настављају да их држе током животног века производа. Захтеви за гаранцију за квар шавова су мали. Стопе поврата су ниске.

Прошивена конструкција са траком за шавове уводи више варијабилности — доследност наношења траке, квалитет траке међу серијама добављача, пажња оператера на покривеност углова — а кварови који резултирају обично се појављују након што је производ био на терену сезону или две. До тада се цена померила са производње на испуњење гаранције, корисничку подршку и репутацију бренда.

За брендове који продају на врхунском тржишту на отвореном где је квалитет производа кључни елемент позиционирања, ова калкулација трошкова на нижем току обично се решава у корист РФ заварене конструкције упркос већој почетној цени производње. За буџетске производе где је цена примарна конкурентска осовина, шивање остаје рационалан избор.

Компатибилност материјала: шта се може, а шта не може РФ заварити

РФ заваривање функционише тако што побуђује поларне молекуле унутар материјала - што значи да ради само на материјалима који имају поларне молекуларне структуре за узбуђење. Термопласти као што су ТПУ, ПВЦ, ЕВА и одређене тканине пресвучене ПУ-ом су РФ компатибилне. Природна влакна (памук, вуна), необрађени најлон и полиестер без компатибилног премаза нису.

Ово је један од разлога зашто се прелазак индустрије опреме на отвореном ка тканинама од ТПУ-а убрзао заједно са усвајањем РФ заварене конструкције. Материјали су делимично одабрани јер су пројектовани за овај процес.

Унутар категорије РФ компатибилних материјала, перформансе варирају. ТПУ је генерално пожељан избор за врхунске примене на отвореном због своје флексибилности на хладно време, отпорности на УВ зрачење, опција формулације без ПФАС-а и дуготрајне еластичности у зонама заваривања. ПВЦ се завари лако и јефтино, али носи регулаторни ризик на тржиштима са строгим хемијским стандардима и постаје крт на ниским температурама. Одабир материјала и параметри процеса заваривања треба да се развијају заједно — подешавање заваривања које добро функционише за једну ТПУ формулацију може произвести непотпуну фузију на другој, чак и при истој дебљини.

Индустрије у којима је РФ заваривање постало стандардна пракса

Усвајање РФ заваривања има тенденцију да корелира са озбиљношћу примене – што је квар шава већи, то је индустрија раније кренула ка завареној конструкцији.

Медицински уређаји и фармацеутска амбалажа су били први корисници управо зато што контаминација од угроженог печата има директне импликације на безбедност пацијената. Уследила је војна и тактичка опрема јер кварови теренске опреме у тешким условима носе оперативне последице које враћање производа не решава на адекватан начин. Врхунска опрема на отвореном—суве торбе, потопљени хладњаци,поморске палубне торбе, опрема за белу воду—креће се у истом смеру пошто су очекивања потрошача за оригиналне водоотпорне перформансе порасла и брендови су открили да „водоотпоран“ позициониран у односу на истински водоотпорног конкурента стално губи.

Индустријски заштитни поклопци, конструкције на надувавање и водоотпорна сигурносна опрема заокружују пејзаж примене. У сваком случају, заједнички фактор је да основна функција производа зависи од очувања интегритета шава током времена и под оптерећењем – не само ван кутије.

Када шивање остаје прави избор

РФ заваривање није универзално супериорно – супериорно је за специфичне примене. Шивање остаје практичан избор у бројним стварним сценаријима.

Сложене тродимензионалне структуре које захтевају да шавови прате сложене криве или уске радијусе често је лакше извести са шивањем него са матрицама за заваривање које треба да се конструишу за сваку геометрију. Производи код којих је прозрачност важна – одећа за перформансе, вентилисани панци за планинарење – не могу да користе РФ заварену конструкцију на својим примарним панелима без жртвовања преноса паре влаге која их чини функционалним. Модне и лифестиле торбе у којима је текстилна естетика део идентитета производа често изгледају боље са прошивеном конструкцијом. А за било коју примену у којој је „отпоран на воду“ заиста довољан – повремени руксак који ће повремено пасти на кишу, али никада потапање – додатни трошкови и материјална ограничења РФ заваривања нису оправдана повећањем перформанси.

Многи добро конструисани производи такође намерно користе обе методе. Аводоотпорна сува торбаможе користити РФ заварену конструкцију за главно тело и ролну облогу – зоне које треба да издрже под притиском – док се шивање користи за спољне џепове за додатну опрему, тачке за причвршћивање раменог појаса и декоративне спојеве панела где водоотпорне перформансе нису потребне и шивење нуди већу флексибилност дизајна. Најбољи произвођачи разумеју оба процеса довољно добро да примене сваки тамо где има најбоље резултате, уместо да третирају избор као бинарни.

Права цена погрешне конструкције шавова

Одлуке о набавци водоотпорних производа имају тенденцију да се фокусирају на спецификације тканине: број денијера, тежину премаза, квалитет материјала. Ово је важно и купци имају право да их процене. Али питању конструкције шавова се често придаје мање пажње током набавке — и ту настаје већина стварних кварова на терену.

Купци који враћају аводоотпорна торбаретко извештавају да је тканина отказала. Они наводе да је вода цурила унутра, да се угао одвојио, да су електроника или храна оштећени упркос томе што је производ оцењен водоотпоран. У већини случајева, шав није успео. И у већини случајева, квар шава био је предвидљив на основу начина изградње и услова у којима је производ продат.

Искусни ОЕМ купци су научили да постављају питања везана за шавове током процене добављача: На који притисак произвођач потврђује своје заварене шавове? Да ли се хидростатичко испитивање врши по јединици или по серији? Како се документују и верификују параметри заваривања када се материјали мењају између производних циклуса? Да ли је тестирање хладног савијања део КЦ протокола? Ова питања одвајају произвођаче са истинском способношћу РФ заваривања од оних који наводе технологију у својим могућностима без дисциплине процеса да би је доследно извршавали.

Конструкција шавова прешла је са производне фусноте на диференцијатор производа. За брендове који се такмиче на премиум водоотпорном тржишту, то спада у спецификацију производа, а не као претпостављени детаљ.

РФ заваривање наспрам шивања: директно поређење
